Вы хотите узнать, как настроить голосовую VLAN с помощью коммутатора HP с помощью веб-интерфейса вместо использования командной строки? В этом уроке мы расскажем вам все шаги, необходимые для настройки голосовой VLAN на коммутаторе HP 1910, 1920 или 5500 с использованием веб-интерфейса.

Список оборудования:

В следующем разделе представлен список оборудования, используемого для создания этого руководства для коммутатора HP.

Все перечисленные выше аппаратные средства можно найти на веб-сайте Amazon.

HP Switch книга

Наша книга находится на веб-сайте Amazon - English | Portuguese | Spanish

Несмотря на хорошие знания, связанные с компьютерными сетями, и даже некоторые сертификаты по этому вопросу, Люк, 26-летний ИТ-аналитик только что получил миссию по развертыванию новой сети, используя только коммутаторы HP.

HP Switch book baner

Следуйте за историей Люка и поэтапным подходом к реализации сетевого проекта, созданного сертифицированным специалистом по управлению проектами.

HP Switch Playlist:

На этой странице мы предлагаем быстрый доступ к списку видеороликов, связанных с коммутатором HP.

Не забудьте подписаться на наш канал YouTube, названный FKIT.

Связанный учебник HP Switch:

На этой странице мы предлагаем быстрый доступ к списку руководств, связанных с коммутатором HP.

Учебное пособие - Создание голосовой VLAN HP Switch Voice

Во-первых, вам нужно создать голосовую VLAN.

Голосовой VLAN - это VLAN, которая будет использоваться только для голосового трафика.

Откройте программное обеспечение браузера, введите IP-адрес коммутатора и войдите в веб-интерфейс коммутатора HP Switch.

На экране приглашения введите регистрационную информацию администратора.

Информация о доступе к заводским настройкам:
• Имя пользователя: admin
• Пароль: (без пароля)

После успешного входа в систему будет отображено административное меню.

Откройте меню Сеть и выберите опцию VLAN.

На экране VLAN выберите вкладку «Создать» в верхней части экрана.

Чтобы создать новую VLAN, введите желаемый идентификационный номер и нажмите кнопку «Создать».

В нашем примере были созданы следующие VLANS: 7, 100, 500 и 999.

В нашем примере VLAN 100 будет использоваться в качестве голосовой VLAN.

VLAN 1 уже существует по умолчанию на коммутаторе HP.

В нашем примере VLAN 1 будет использоваться как VLAN данных.

Учебное пособие - Конфигурация внешних коммутаторов HP

Телефон VoIP подключен к коммутатору.

Ваш компьютер подключен к порту Ethernet телефона VoIP.

Порт коммутатора должен обеспечивать связь 2 VLANS на одном порту.

Чтобы позволить 2 VLANS проходить по порту коммутатора, вам необходимо настроить соединительную линию.

На экране VLAN выберите вкладку «Изменить порт» в верхней части экрана.

Чтобы настроить порт коммутатора в качестве соединительной линии, вам необходимо:

• Выберите нужный порт.

• Выберите параметр «Тип связи».

• Выберите режим внешней линии.

В нашем примере мы сконфигурировали порт 10 коммутатора в режиме магистрали.

hp-switch-trunk-link-type

После настройки порта коммутатора в качестве соединительной линии вам необходимо настроить VLAN по умолчанию.

Чтобы настроить VLAN по умолчанию, вам необходимо:

• Выберите нужный порт.

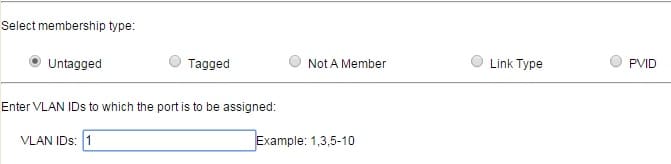

• Выберите тип немаркированного членства.

• Введите идентификатор нужной VLAN

В нашем примере мы сконфигурировали VLAN 1 как VLAN по умолчанию для этой соединительной линии.

Каждый раз, когда этот порт коммутатора принимает пакет без какой-либо идентификации VLAN, он будет считать, что пакет принадлежит VLAN по умолчанию 1.

hp switch trunk default vlan

Теперь только пакеты из VLAN 1 имеют право использовать эту магистраль.

Войдите в меню «Сеть» и выберите опцию Voice VLAN.

Перейдите на вкладку «Настройка» и отключите параметр «Голосовой VLAN-безопасность».

hp switch voice vlan setup

Перейдите на вкладку «Настройка порта» и выполните следующую конфигурацию.

• Выберите порт соединительной линии голосовой VLAN.

• Режим порта VLAN: Авто

• Состояние порта VLAN: Включено

• Идентификатор голосовой VLAN: 100

В нашем примере порт 10 коммутатора теперь позволяет VLAN 100 использовать соединительную линию.

Voice VLAN Port Setup

Теперь разрешено использовать только пакеты из VLAN 1 и VLAN 100.

Пакеты данных должны использовать VLAN1.

Голосовые пакеты должны использовать VLAN100.

Теперь вы можете настроить VoIP-телефон вручную, чтобы использовать VLAN 100 для передачи голоса и VLAN 1 в данные.

Если вы хотите, чтобы ваш телефон выполнял конфигурацию VLAN, автоматически читайте следующий раздел.

Учебное пособие - Автоматическая настройка голосовой VLAN

Это будет работать, только если ваш телефон VoIP поддерживает протокол LLDP или CDP.

Во-первых, вам нужно включить поддержку LLDP или CDP на вашем телефоне VoIP.

Затем нам нужно включить поддержку LLDP и CDP на коммутаторе HP.

Откройте меню «Сеть» и выберите опцию LLDP.

Откройте вкладку «Глобальный» и включите использование протоколов LLDP и CDP.

hp switch voice

В этом руководстве предполагается, что все телефоны VoIP принадлежат одному изготовителю.

Теперь вам нужно узнать MAC-адрес вашего телефона.

В нашем примере VoIP-телефон Polycom имеет следующий MAC-адрес: 0004-f24e-21b9

Затем нам нужно настроить переключатель HP, чтобы автоматически назначать каждый телефон Polycom в Voice VLAN.

Войдите в меню «Сеть» и выберите опцию Voice VLAN.

Откройте вкладку OUI и добавьте первую половину MAC-адреса вашего телефона.

HP Switch Voice Vlan Configuration

Каждый телефон, который MAC-адрес начинается с 0004-f2, автоматически назначается VoIP VLAN 100.

Трафик данных будет использовать VLAN 1.

Голосовой трафик будет использовать VLAN 100.

Не забудьте сохранить конфигурацию.
