Vil du lære hvordan du konfigurerer OPNsense link aggregering funksjonen? I denne opplæringen skal vi vise deg hvordan du konfigurerer en LACP-koblingsaggregering på OPNsense-serveren.

• OPNsense 19,7

Liste over utstyr

Følgende avsnitt presenterer listen over utstyr som brukes til å opprette denne opplæringen.

Som Amazon Associate tjener jeg på kvalifiserende kjøp.

OPNsense – Konfigurasjon av koblingsaggregering

Åpne en nettleserprogramvare, skriv inn IP-adressen til Opnsense-brannmuren din og få tilgang til webgrensesnittet.

I vårt eksempel ble følgende URL skrevet inn i nettleseren:

• https://192.168.15.11

Opnsense webgrensesnittet bør presenteres.

Skriv inn inn påloggingsinformasjonen for OPNsense Default Password på ledetekstskjermen.

• Brukernavn: root
• Passord: Passord satt under OPNsense installasjonen

Etter en vellykket pålogging vil du bli sendt til OPNSense Dashboard.

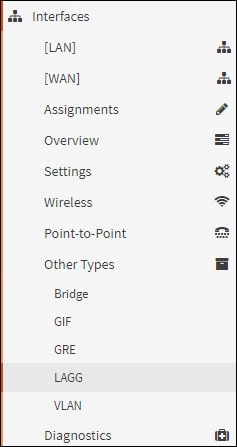

Åpne Opnsense-grensesnittmenyen, åpne undermenyen Andre typer og velg LAGG-alternativet.

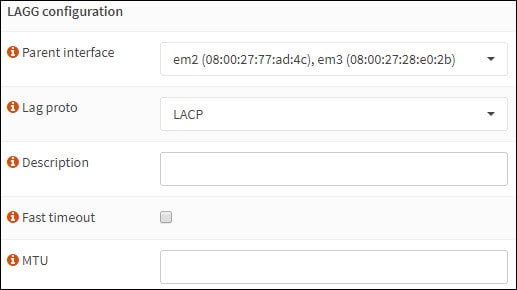

Få tilgang til LAGG-skjermen, klikk på Legg til-knappen og utfør følgende konfigurasjoner:

• Overordnede grensesnitt – Velg 2 grensesnitt
• LAGG-protokoll – LACP
• Beskrivelse – Angi eventuelt en beskrivelse

Klikk på Lagre-knappen for å opprette et linkaggregasjonsgrensesnitt.

Åpne Opnsense-grensesnittmenyen, og velg Alternativet Assigments.

I skjermbildet Grensesnitttilordninger velger du det nye koblingsaggregasjonsgrensesnittet og klikker på Legg til-knappen.

Klikk på Lagre-knappen.

I vårt eksempel ble Linkaggregasjonsgrensesnittet tildelt vår OPNsense-brannmur ved hjelp av navnet OPT1.

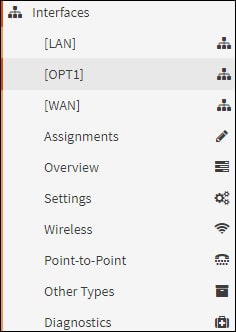

Åpne Opnsense Grensesnitt-menyen og velg det nye grensesnittet.

I vårt eksempel valgte vi OPT1-grensesnittet.

Utfør følgende konfigurasjon i området Generell konfigurasjon:

• Aktiver – Ja
• Beskrivelse – Eventuelt kan du endre navnet på koblingsaggregeringsgrensesnittet
• Konfigurasjonstype for IPv4 – Statisk IPV4
• Konfigurasjonstype for IPv6 – Ingen
• Hastighet og dupleks – Standard

Utfør følgende konfigurasjon på området Statisk IPv4-konfigurasjon:

• IPv4-adresse – Konfigurer IP-adressen til koblingsaggregationgrensesnittet og nettmasken

Klikk på Lagre-knappen.

Klikk på Bruk endringer-knappen.

Gratulerer! Du er ferdig med OPNsense Link aggregering konfigurasjonen.

Opplæring – Link Aggregering på Cisco Switch

Nå må du utføre konfigurasjonen for koblingsaggregering på nettverksbryteren.

I vårt eksempel skal vi vise hvordan du utfører linkaggregasjonskonfigurasjonen på en Cisco Catalyst Switch-modell 2960.

Skriv inn den administrative påloggingsinformasjonen på skjermbildet for rask pålogging.

Bruk kommandoen konfigurer terminal til å gå inn i konfigurasjonsmodus.

Copy to Clipboard

I konfigurasjonsmodus må du fjerne all konfigurasjonen fra bryterporten.

Copy to Clipboard

Legg til bryterportene i en koblingsaggregeringsgruppe i konfigurasjonsmodus.

Copy to Clipboard

I vårt eksempel ble bryterportene 11 og 12 konfigurert som medlemmer av koblingsaggregeringsgruppen 1.

Hvis du vil konfigurere koblingsaggregasjonsportene, må du bruke følgende kommandoer.

Copy to Clipboard

Gratulerer, du er ferdig med linkaggregasjon konfigurasjonen på en Cisco-svitsj.
