Gostaria de aprender a configurar a autenticação iDrac LDAP no active directory? Neste tutorial, vamos mostrar como autenticar usuários do iDrac usando o banco de dados do Active directory da Microsoft e o protocolo LDAP sobre SSL.

• iDrac 8
• Windows 2012 R2

Importante! Tenha em mente que apenas o LDAP sobre o SSL é suportado.
Primeiro, vamos ensiná-lo a instalar o active directory e ativar o recurso LDAP sobre SSL.

Lista de equipamentos

Aqui você pode encontrar a lista de equipamentos usados para criar este tutorial.

Este link também mostrará a lista de software usada para criar este tutorial.

Playlist Dell iDRAC:

Nesta página, oferecemos acesso rápido a uma lista de vídeos relacionados ao Dell iDRAC.

Não se esqueça de assinar nosso canal no Youtube chamado FKIT.

Tutorial - Instalação do Active Directory

• IP - 192.168.15.10.
• Sistema Operacional - Windows 2012 R2
• Nome de host - TECH-DC01
• Domínio do AD: TECH.LOCAL

Se você já tem um domínio do Active Directory, você pode pular esta parte do tutorial.

Abra o aplicativo Server Manager.

Acesse o menu Gerenciar e clique em Adicionar funções e recursos.

Windows 2012 add role

Acesse a tela de função do Servidor, selecione o Serviço de Domínio do Active Directory e clique no botão Next.

active directory installation

Na tela a seguir, clique no botão Adicionar recursos.

active directory windows installation

Continue clicando no botão Next até chegar à última tela.

windows install active directory

Na tela de confirmação, clique no botão Instalar.

active directory installation confirmation

Aguarde a instalação do Active Directory terminar.

active directory installation windows

Abra o aplicativo Server Manager.

Clique no menu bandeira amarela e selecione a opção de promover este servidor a um controlador de domínio

active directory configuration

Selecione a opção de Adicionar uma nova floresta e digite um nome de domínio raiz.

Em nosso exemplo, criamos um novo domínio chamado: TECH. Local.

deployment active directory

Digite uma senha para garantir a restauração do Active Directory.

domain controller options

Na tela de opções dns, clique no botão Next.

active directory dns options

Verifique o nome Netbios atribuído ao seu domínio e clique no botão Next.

ad netbios name

Clique no botão Avançar.

active directory paths

Revise suas opções de configuração e clique no botão Next.

active directory summary

Na tela de verificação pré-requisitos, clique no botão Instalar.

active directory prerequisites check

Aguarde a Configuração do Active Directory terminar.

active directory installation wizard

Após terminar a instalação do Active Directory, o computador será reiniciado automaticamente

Você terminou a configuração do Active Directory no servidor Windows.

Tutorial iDrac - Testando o LDAP sobre a comunicação SSL

Precisamos testar se o seu controlador de domínio está oferecendo o serviço LDAP sobre SSL na porta 636.

No controlador de domínio, acesse o menu inicial e pesquise o aplicativo LDP.

Windows 2012 desktop

Primeiro, vamos testar se o seu controlador de domínio está oferecendo o serviço LDAP na porta 389.

Acesse o menu Conexão e selecione a opção Conectar.

Windows LDP application

Tente se conectar ao host local usando a porta TCP 389.

Windows ldp ldap connection

Você deve ser capaz de se conectar ao serviço LDAP no porto local host 389.

Windows ldap connection Ok

Agora, precisamos testar se o seu controlador de domínio está oferecendo o serviço LDAP sobre SSL na porta 636.

Abra uma nova janela de aplicativos LDP e tente se conectar ao host local usando a porta TCP 636.

Selecione a caixa de seleção SSL e clique no botão Ok.

Windows ldp ssl connection

Se o sistema exibir uma mensagem de erro, seu controlador de domínio ainda não oferecerá o serviço LDAPS.

Para resolver isso, vamos instalar uma autoridade de Certificação windows na próxima parte deste tutorial.

ldp error 636 warning

Se você foi capaz de se conectar com sucesso ao host local na porta 636 usando criptografia SSL, você pode pular a próxima parte deste tutorial.

Tutorial iDrac - Instalação da Autoridade de Certificação no Windows

Precisamos instalar o serviço de autoridade de certificação Windows.

A autoridade de certificação local fornecerá ao controlador de domínio um certificado que permitirá que o serviço LDAPS opere na porta TCP 636.

Abra o aplicativo Server Manager.

Acesse o menu Gerenciar e clique em Adicionar funções e recursos.

Windows 2012 add role

Acesse a tela de função do Servidor, selecione os Serviços de Certificado do Active Directory e clique no botão Next.

windows certification authority installation

Na tela a seguir, clique no botão Adicionar recursos.

active directory certificate service

Continue clicando no botão Next até chegar à tela de serviço de função.

Habilite a opção chamada Autoridade de Certificação e clique no botão Next.

Windows server 2012 Certification authority install

Na tela de confirmação, clique no botão Instalar.

Windows ca confirmation screen

Aguarde a instalação da Autoridade de Certificação para terminar.

Windows 2012 R2 certification authority installation

Abra o aplicativo Server Manager.

Clique no menu bandeira amarela e selecione a opção: Configurar serviços de certificado do Active Directory.

certification authority post deployment

Na tela das credenciais, clique no botão Next.

Selecione a opção Autoridade de Certificação e clique no botão Next.

Windows certification authority role service

Selecione a opção Enterprise CA e clique no botão Next.

windows enterprise ca

Selecione a criar uma nova opção de chave privada e clique no botão Next.

windows ca new private key

Mantenha a configuração padrão da criptografia e clique no botão Next.

windows cryptography for ca

Defina um nome comum à autoridade de certificação e clique no botão Next.

Em nosso exemplo, estabelecemos o nome comum: TECH-CA

Windows CA name configuration

Defina o prazo de validade da autoridade de certificação do Windows.

Windows CA validity period

Mantenha a localização padrão do banco de dados da autoridade de certificação Windows.

windows certificate database

Verifique o resumo e clique no botão Configurar.

Windows Ca installation summary

Aguarde o término da instalação da autoridade de certificação do servidor Windows.

Windows cs authority results

Depois de terminar a instalação da autoridade de certificação, reinicie seu computador.

Você terminou a instalação da autoridade de certificação do Windows.

Tutorial - Testando o LDAP sobre a Comunicação SSL novamente

Precisamos testar se o seu controlador de domínio está oferecendo o serviço LDAP sobre SSL na porta 636.

Depois de terminar a instalação da autoridade de certificação, espere 5 minutos e reinicie seu controlador de domínio.

Durante o tempo de inicialização, seu controlador de domínio solicitará automaticamente um certificado de servidor da autoridade de certificação local.

Depois de obter o certificado de servidor, seu controlador de domínio começará a oferecer o serviço LDAP sobre SSL na porta 636.

No controlador de domínio, acesse o menu inicial e pesquise o aplicativo LDP.

Windows 2012 desktop

Acesse o menu Conexão e selecione a opção Conectar.

Windows LDP application

Tente se conectar ao host local usando a porta TCP 636.

Selecione a caixa de seleção SSL e clique no botão Ok.

Windows ldp ssl connection

Tente se conectar ao host local usando a porta TCP 636.

Selecione a caixa de seleção SSL e clique no botão Ok.

Desta vez, você deve ser capaz de se conectar ao serviço LDAP na porta local host 636.

Windows ldaps connection Ok

Se você não for capaz de se conectar à porta 636, reinicie o computador novamente e espere mais 5 minutos.

Pode levar algum tempo até que seu controlador de domínio receba o certificado solicitado à Autoridade de Certificação.

Tutorial - Firewall do controlador de domínio do Windows

Precisamos criar uma regra de Firewall no controlador de domínio do Windows.

Esta regra de firewall permitirá que a interface iDrac consultasse o banco de dados do active directory.

No controlador de domínio, abra o aplicativo chamado Firewall Windows com Segurança Avançada

Crie uma nova regra de firewall inbound.

zabbix active directory

Selecione a opção PORT.

zabbix windows firewall port

Selecione a opção TCP.

Selecione a opção de portas locais específicas.

Digite a porta TCP 636.

Windows firewall open port 636

Selecione a opção permitir a conexão.

zabbix windows firewall allow connection

Marque a opção DOMÍNIO.

Marque a opção PRIVADA.

Marque a opção PÚBLICO.

Zabbix windows firewall profile

Digite uma descrição da regra do firewall.

windows firewall active directory

Parabéns, você criou a regra de firewall necessária.

Esta regra permitirá que o iDrac consultasse o banco de dados do active directory.

Tutorial iDrac - Criação de conta de domínio do Windows

Em seguida, precisamos criar pelo menos 2 contas no banco de dados do Active Directory.

A conta ADMIN será usada para fazer login na interface web do iDrac.

A conta BIND será usada para consultar o banco de dados do Active Directory.

No controlador de domínio, abra o aplicativo chamado: Usuários e Computadores do Active Directory.

Crie uma nova conta dentro do contêiner usuários.

Zabbix active directory account

Crie uma nova conta chamada: administração

Senha configurada para o usuário ADMIN: 123qwe..

Esta conta será usada para autenticar como administrador na interface web do iDrac.

active directory admin account
zabbix active directory admin properties

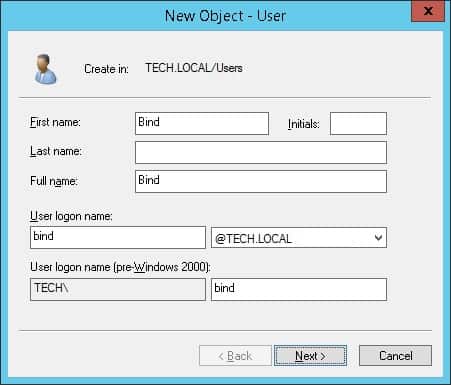

Crie uma nova conta chamada: bind

Senha configurada para o usuário BIND: 123qwe..

Esta conta será usada para consultar as senhas armazenadas no banco de dados do Active Directory.

active directory bind account
zabbix active directory ldap bind properties

Parabéns, você criou as contas necessárias do Active Directory.

Tutorial - Criação do Grupo de Domínio do Windows

Em seguida, precisamos criar pelo menos 1 grupo no Active directory.

No controlador de domínio, abra o aplicativo chamado: Usuários e Computadores do Active Directory.

Crie um novo grupo dentro do contêiner Usuários.

Grafana active directory group

Crie um novo grupo chamado: idrac-admins

Os membros deste grupo terão a permissão do Admin na interface web do iDrac.

idrac ldap group

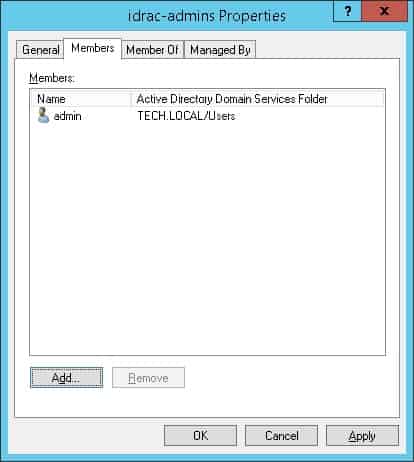

Importante! Adicione o usuário de admin como membro do grupo idrac-admins.

idrac ldap group members

Parabéns, você criou os grupos do Active directory necessários.

Tutorial - Telnet no iDRAC

Abra um software de navegador, digite o endereço IP da interface iDRAC e acesse a interface web administrativa.

Na tela pronta, digite as informações de login administrativo.

Informações de acesso padrão de fábrica:
Nome de usuário: root
Senha: calvin

Após um login bem-sucedido, o menu administrativo será exibido.

Acesse o menu de configurações do iDRAC e selecione a opção autenticação do usuário.

idrac user authentication menu

Na parte superior da tela, acesse a guia Directory Services.

idrac directory services menu

Na tela de serviços do Diretório, selecione o Serviço genérico de diretório LDAP e clique no botão Aplicar.

idrac ldap authentication

Na área de configurações Comuns, execute a seguinte configuração:

• LDAP genérico ativado: Sim
• Use o nome distinto para pesquisar membros do grupo: Sim
• Validação do certificado Habilitado: Não
• Bind DN - CN=bind,CN=Users,DC=tech,DC=local
• Senha - Senha da conta de usuário BIND
• Base DN para Pesquisa: DC=tech,DC=local
• Atributo de login do Usuário: samAccountName

Você precisa alterar as informações de domínio para refletir seu ambiente de Rede.

Você precisa mudar as credenciais de conexão para refletir seu ambiente de Rede.

idrac ldap authentication configuration

Na área de servidores LDAP, execute a seguinte configuração:

• Use o servidor LDAP estático: TECH-DC01. Tecnologia. Local

Você precisa mudar tech-DC01. Tecnologia. LOCAL para o seu nome de hospedeiro controlador de domínio.

idrac ldap active directory authentication

A interface iDrac deve ser capaz de traduzir o nome do servidor LDAP para o endereço IP correto.

Você precisa configurar a interface iDrac para usar os servidores DNS active directory.

Opcionalmente, digite uma configuração de grupo.

idarc ldap administrator

Em nosso exemplo, apenas membros do grupo idrac-admins terão a permissão administrativa.

Parabéns! você configurou a autenticação iDrac LDAP para usar o banco de dados do Active directory.

Como teste, abra uma nova guia anônima do navegador e tente fazer login usando a conta admin do diretório.
