是否要了解如何使用 Web 界面(而不是命令行)配置 HP 交换机链路聚合? 在本教程中,我们将向您展示使用 HP Switch 1910、1920 或 5500 使用 Web 界面配置链路聚合中继所需的所有步骤。

设备列表

在这里,您可以找到用于创建本教程的设备列表。

此链接还将显示用于创建本教程的软件列表。

惠普交换机手册

尽管 Luke 拥有与计算机网络相关的丰富知识,甚至拥有一些这方面的认证,但 26 岁的 IT 分析师 Luke 刚刚接到了仅使用 HP 交换机部署新网络的任务。

HP Switch book baner

遵循Luke的历史和一步一步的方法,由经过认证的项目管理专业人员创建网络项目实施。

HP 交换机播放列表:

在此页面上,我们可以快速访问与 HP 交换机相关的视频列表。

别忘了订阅我们的Youtube频道,名为FKIT。

HP 交换机教程 – 链路聚合

打开浏览器软件,输入交换机的 IP 地址并访问 HP 交换机 Web 界面。

在提示屏幕上,输入管理登录信息。

工厂默认访问信息:
用户名:管理员
密码:(无密码)

成功登录后,将显示管理菜单。

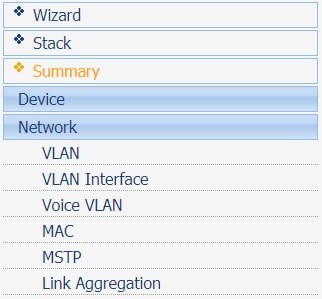

访问”网络”菜单,然后选择”链接聚合”选项。

hp switch link aggregation menu

在”链接聚合”屏幕上,访问屏幕顶部的”创建”选项卡。

要创建新的链接聚合接口,您必须:

输入所需的标识号

选择”动态”选项

选择应作为链路聚合接口一部分的交换机端口

单击”应用”按钮。

hp switch link aggregation configuration

在我们的示例中,交换机端口 43 和 44 被配置为链路聚合 1 的成员。

完成链路聚合接口的创建后,需要配置此接口。

访问”网络”菜单,然后选择”VLAN”选项。

hp switch link aggregation menu

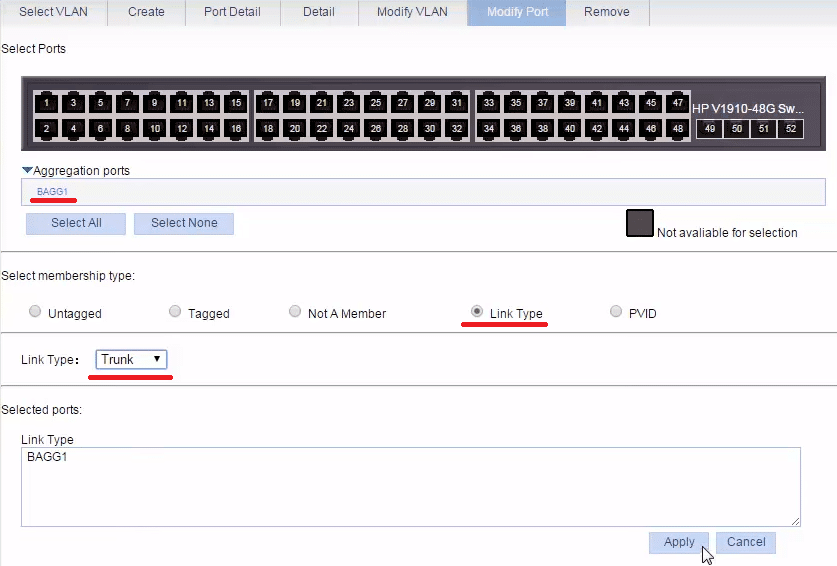

在 VLAN 配置屏幕上,访问屏幕顶部的修改端口选项卡。

选择链路聚合接口 1

选择中继链路类型

单击”应用”按钮。

link aggregation configuration

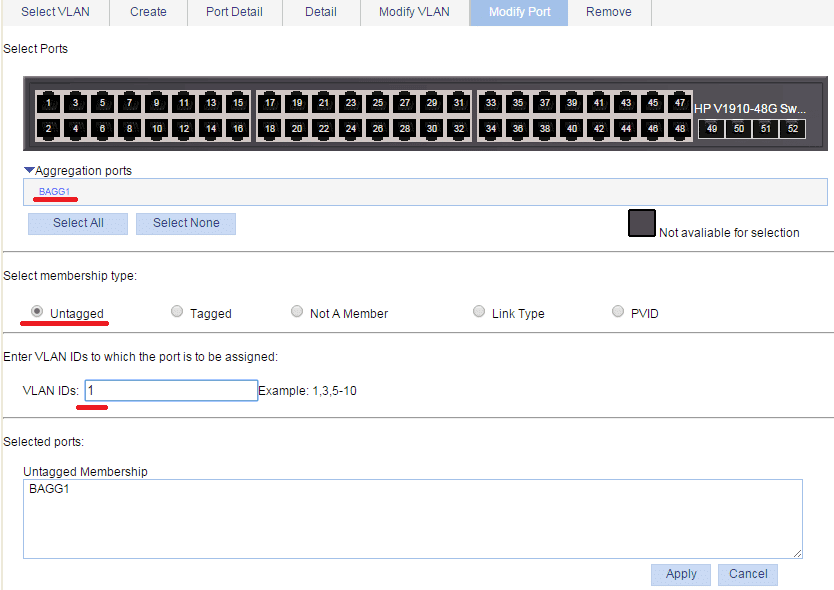

在 VLAN 配置屏幕上,访问屏幕顶部的修改端口选项卡。

选择链路聚合接口 1。

选择”未标记”选项

进入 VLAN 1

单击”应用”按钮。

link aggregation native vlan

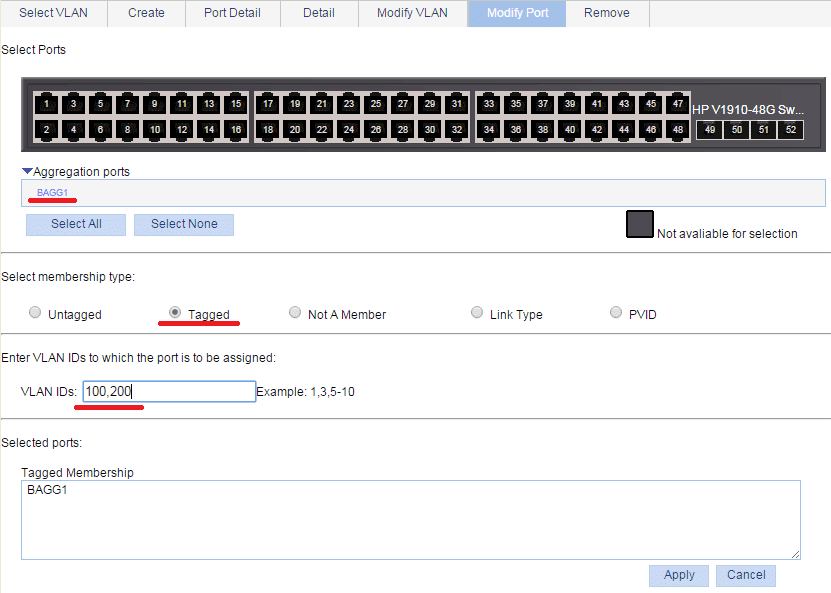

在 VLAN 配置屏幕上,访问屏幕顶部的修改端口选项卡。

选择链路聚合接口 1

选择”标记”选项

输入 VLAN 100 和 200

单击”应用”按钮。

link aggregation vlan

在我们的示例中,链路聚合接口 1 配置为中继。

在我们的示例中,链路聚合接口 1 配置为允许 VLAN 1 取消标记。

在我们的示例中,链路聚合接口 1 配置为允许标记 VLAN 100 和 200。

请记住,您需要在两台交换机上配置链路聚合。

祝贺! 您已使用 HP 交换机配置了链路聚合。
