Vill du lära dig hur du använder Zabbix för att övervaka en Cisco Wireless-åtkomstpunkt? I den här guiden, vi ska visa dig hur du konfigurerar SNMP tjänsten på en Cisco trådlös åtkomstpunkt och hur man använder Zabbix för att övervaka den trådlösa åtkomstpunkten.
• Zabbix version: 3.4.12
• Access Point Model: Cisco WAP371
De instruktioner som presenteras i denna handledning får användas för att övervaka andra märken och modeller av trådlösa åtkomstpunkter.
Maskinvarulista:
I följande avsnitt presenteras listan över utrustning som används för att skapa denna Zabbix handledning.
Varje del av hårdvara som anges ovan finns på Amazon webbplats.
Zabbix spellista:
På den här sidan erbjuder vi snabb tillgång till en lista med videor relaterade till Zabbix-installation.
Glöm inte att prenumerera på vår youtube-kanal som heter FKIT.
Zabbix Relaterade Handledning:
På denna sida erbjuder vi snabb tillgång till en lista över tutorials relaterade till Zabbix installation.
Självstudie – SNMP på Cisco Access Point
Först måste vi aktivera och konfigurera SNMP-tjänsten på Cisco-åtkomstpunkten.
Öppna en webbläsare programvara, ange IP-adressen till din Cisco-åtkomstpunkt och få tillgång till administrativa webbgränssnittet.

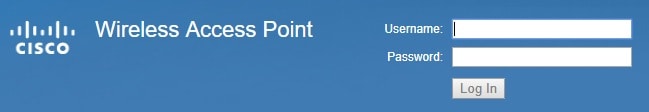

Ange den administrativa inloggningsinformationen på skärmen för prompt.
Standardåtkomstinformation för fabrik:
• Användarnamn: cisco
• Lösenord: cisco
Efter en lyckad inloggning kommer den administrativa menyn att visas.
Få åtkomst till SNMP-menyn och välj alternativet Allmänt.

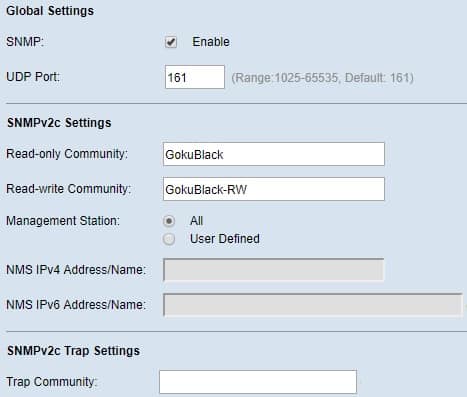

På SNMP-skärmen behöver du utföra följande konfiguration.
• Aktivera SNMP-tjänsten.
• Skrivskyddad Community – Konfigurera en SNMP-gemenskap med skrivskydd.
Efter avslutad SNMP-konfiguration klickar du på knappen Spara.
Du har konfigurerat Cisco WAP371 Access point SNMP-tjänsten.
Nu, låt oss testa SNMP kommunikationen mellan Zabbix servern och Cisco-enheten.
På Zabbix-serverkonsolen använder du följande kommandon för att installera och testa SNMP-kommunikationen.
# apt-get install snmp
# snmpwalk -v2c -c VegetaRocks 192.168.0.200
Här är ett litet urval av SNMPWALK utgång.
iso.3.6.1.2.1.1.1.0 = STRING: ”Linux, Cisco Systems, Inc WAP371 (WAP371-A-K9), Version 1.3.0.6”
iso.3.6.1.2.1.1.2.0 = OID: iso.3.6.1.4.1.9.6.1.34.371.1
iso.3.6.1.2.1.1.3.0 = Timeticks: (45197900) 5 days, 5:32:59.00
I vårt exempel använde Zabbix-servern kommandot SNMPWALK för att testa kommunikationen.
I vårt exempel har Cisco Access-punkten IP-adressen 192.168.0.200.
Grattis, SNMP-tjänsten konfigurerades framgångsrikt på Cisco-enheten.
Självstudie – Zabbix Monitor Cisco Access Point
Nu måste vi komma åt Zabbix-serverns instrumentpanel och lägga till HP-switchen som värd.
Öppna din webbläsare och ange IP-adressen till din webbserver plus / zabbix.
I vårt exempel angavs följande webbadress i Webbläsaren:
• http://35.162.85.57/zabbix
På inloggningsskärmen använder du standardanvändarnamnet och standardlösenordet.
• Standard användarnamn: Admin
• Standardlösenord: zabbix
Efter en lyckad inloggning kommer du att skickas till Zabbix Dashboard.
På instrumentpanelsskärmen kommer du åt konfigurationsmenyn och väljer alternativet Värd.
Längst upp till höger på skärmen klickar du på knappen Skapa värd.
På skärmen Värdkonfiguration måste du ange följande information:
• Värdnamn – Ange ett Värdnamn för att identifiera Cisco Access-punkten.
• Synligt Värdnamn – Upprepa värdnamnet.
• Ny grupp – Ange ett namn för att identifiera en grupp av liknande enheter.
• Agent Interface – Klicka på knappen Ta bort.
• SNMP Interface – Klicka på Knappen Lägg till och ange IP-adressen för Access-punkten.
Här är den ursprungliga bilden, innan vår konfiguration.
Här är den nya bilden med vår konfiguration.
Därefter måste vi konfigurera SNMP-communityn som Zabbix kommer att använda för att ansluta på Cisco-enheten.
Få åtkomst till fliken Makron högst upp på skärmen.
Skapa ett makro med namnet: {$SNMP_COMMUNITY}
Makrovärdet {$SNMP_COMMUNITY} bör vara SNMP-communityn för Cisco Access point.
I vårt exempel är värdet för {$SNMP_COMMUNITY} GokuBlack.
Därefter måste vi associera värden med en specifik mall för nätverksövervakaren.
Som standard levereras Zabbix med en stor mängd övervakningsmallar.
Få åtkomst till fliken Mallar högst upp på skärmen.
Klicka på Knappen Välj och leta reda på mallen som heter: MallmodulEns Allmänna SNMPv2
Klicka på Knappen Välj och leta reda på mallen som heter: Mallmodulgränssnitt enkel SNMPv2
Klicka på Lägg till-knappen (1).
Klicka på Lägg till knappen (2).
Efter några minuter kommer du att kunna se det initiala resultatet på Zabbix Dashboard.
Slutresultatet kommer att ta minst en timme.
Som standard kommer Zabbix vänta 1 timme för att upptäcka antalet gränssnitt som finns på Access-punkten.
Som standard väntar Zabbix 1 timme innan du samlar in information från Access point-nätverkets gränssnitt.
Grattis! Du har konfigurerat Zabbix-servern så att en Cisco Access-punkt övervakas.
