Wilt u leren hoe u de Pfsense meervoudige WAN load-balancing configuratie uitvoeren? In deze tutorial gaan we je leren hoe je de load-balancing-functie op Pfsense configureren.
• Pfsense 2.4.4-p3
PFsense Gerelateerde Tutorial:
Op deze pagina bieden we snelle toegang tot een lijst met tutorials met betrekking tot pfSense.
PFSense - Meerdere WAN-configuratie
Open een browsersoftware, voer het IP-adres van uw Pfsense-firewall in en krijg toegang tot de webinterface.
In ons voorbeeld is de volgende URL ingevoerd in de browser:
• https://192.168.15.30
De Pfsense webinterface moet worden gepresenteerd.
Voer op het promptscherm de inloggegevens van Pfsense Standaardwachtwoord in.
• Username: admin
• Wachtwoord: pfsense
Na een succesvolle login wordt u naar het Pfsense Dashboard gestuurd.
Toegang tot het menu Pfsense-systeem en selecteer de optie Geavanceerd.
Voer op het tabblad Diverse de volgende configuratie uit:
Zoek het taakverdelingsgebied en schakel de functie plakkerige verbindingen in.
Zoek het controlegebied Gateway en voer de volgende configuratie uit:
• State Killing op Gateway Failure - Ja
• Regels overslaan wanneer de gateway is uitgeschakeld - Ja
Klik op de knop Opslaan en vervolgens op de knop Toepassen.
Houd er rekening mee dat u deze configuratie moet beantwoorden aan alle LAN-firewallregels.
PFSense - Wan Load-Balancing Configuratie
In ons voorbeeld hebben we 1 LAN-interface en 2 WAN-interfaces.
Beide WAN-interfaces gebruiken DHCP IP-adres.
Toegang tot het menu Pfsense-systeem en selecteer de optie Routering.
In ons voorbeeld heeft de Pfsense firewall 2 WAN Gateways.
Ga naar het tabblad Gatewaygroepen en klik op de knop Toevoegen.
Voer op het scherm van de gatewaygroep de volgende configuraties uit:
• Groepsnaam - Voer een identificatie in bij de WAN-groep
• Gateway Priority WAN1 - Niveau 1
• Gateway Priority WAN2 - Niveau 1
• Trigger level - Packet Loss of High Latency
• Beschrijving - Voer optioneel een beschrijving in
Klik op de knop Opslaan om de configuratie van de gatewaygroep te voltooien.
Wanneer u hetzelfde NIVEAU selecteert voor beide koppelingen, wordt de functie voor het balanceren van de belasting ingeschakeld.
Ga naar het tabblad Gateways, zoek het standaardgatewaygebied en voer de volgende configuratie uit:
• Standaardgateway IPv4 - Selecteer de naam van de Gateway-groep die eerder is gemaakt
Klik op de knop Opslaan en vervolgens op de knop Toepassen.
Als een WAN-gatewaypakket Verliesdrempels 20% bedragen, wordt de koppeling als omlaag beschouwd.
Als een WAN-gatewayLatentiedrempel 500 ms bereikt, wordt de koppeling als omlaag beschouwd.
Gefeliciteerd! U bent klaar met de pfsense WAN failover configuratie.
PFSense-taakverdeling - Firewallconfiguratie
Toegang tot het menu Pfsense Firewall en selecteer de optie Regels.
Open het tabblad LAN en bewerk de standaard IPV4 LAN-regel.
Zoek in de eigenschappen van de firewallregel het gebied Extra opties en klik op de knop Geavanceerde weergeven.
Zoek in het gebied Geavanceerde opties de optie Gateway-configuratie en selecteer de naam van uw gatewaygroep.
Klik op de knop Opslaan om de wijzigingen toe te passen op de Pfsense-configuratie.
PFSense - Gateway Monitoring

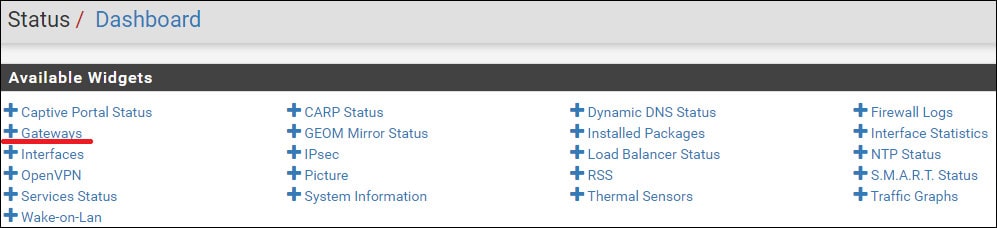

Ga optioneel naar het dashboard en voeg een nieuwe widget toe om de Pfsense-gateways te bewaken.
De nieuwe widget zal de Pfsense gateway status controleren.
U bent nu in staat om de status van alle Pfsense gateways te controleren.
